-
阻燃增強(qiáng)PA6(BR0G4) -
阻燃增強(qiáng)PA6(BR0G4)
- 產(chǎn)品牌號BR0G4
- 產(chǎn)品等級注塑級
- 特別性能20%玻璃纖維阻燃增強(qiáng)尼龍6，UL94V0級，提供了長期的熱穩(wěn)定性，具有 優(yōu)良的機(jī)械性能和電性能?？商峁┤a(chǎn)品。

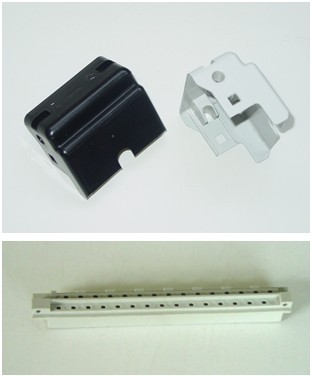

- 主要應(yīng)用廣泛用于制作交流接觸器面板及殼體、低壓電器護(hù)板、電器開關(guān)和接插件等。
JULONG PLASTICS?????????????? 產(chǎn)品應(yīng)用手冊?樹脂 ??BR0G4 ???????????W
JULONG PLASTICS 產(chǎn)品應(yīng)用手冊
Wondel Resin
產(chǎn)品定義： 阻燃增強(qiáng)PA6
產(chǎn)品等級：注塑：
產(chǎn)品特點：20%玻璃纖維阻燃增強(qiáng)尼龍6, U L94V0級，提供了長期的熱穩(wěn)定性，具有優(yōu)良的機(jī)械性能和電性能?？商峁┤a(chǎn)品
同類產(chǎn)品：BASF B3UG4 KR4460 DUPONT FR
主要用途：廣泛用于制作交流接觸器面板及殼體、低壓電器護(hù)板、電器開關(guān)和接插件等
產(chǎn)品資料下載：
BR0G4.doc
典型注塑工藝：
物料干燥要求 | 鼓風(fēng)烘箱: 100：120 2-4小時 料斗式熱風(fēng)循：100：120 3小時 真空烘箱100：120 3小時 |
注塑工藝要求 | |
注塑溫度 | 入料段：230：240 中間段：250：275 射嘴段：255：270 |
注塑壓力 | 70：110MPa |
保壓壓力 | 30：70 Mpa |
模具溫度 | 700100 |
背壓 | 5：10 Mpa |
后處： | 必要時在油或石蠟中退火，退火溫度應(yīng)高于使用溫度10：20℃，時間按厚度不同約需10：60min的退火后應(yīng)緩慢冷卻： |
附注 | 以上成型工藝視注塑機(jī)鎖模壓力、容量、模具設(shè)計、制品大小、形狀等條件有所不同，僅供參考。一般建議厚制件采用較低的注射溫度、稍大的注射壓力，適當(dāng)延長保壓時間和冷卻時間；大而薄的制件采用較高的注射溫度，適當(dāng)加快注射速度，縮短成型周期： |
產(chǎn)品性能參數(shù) Wondel?BR0G4
項目 | 測試標(biāo)準(zhǔn) | 測試參數(shù) | 典型性能 | 單位 |
機(jī)械性能 拉伸強(qiáng)度 拉伸模量 斷裂伸長： 彎曲強(qiáng)度
彎曲模量 懸臂量缺口沖擊強(qiáng)：
簡支梁無缺口沖擊強(qiáng)： 洛氏硬度 熱性能 熱變形溫：
維卡軟化： 熔點 相對溫度指數(shù)
物理性能 密度 灼燒殘余 吸水： 熔體流動速率 模塑收縮：
電性能 表面電阻： 體積電阻： 介電強(qiáng)度 漏電起痕指數(shù) 阻燃性能 UL垂直燃燒試驗
UL水平燃燒實驗 氧指： |
ISO 527 ISO 527 ISO 527 ISO 178
ISO 178 ISO 180
ISO179 ISO2239/2
ISO75
ISO306 ISO3416 UL746B
ISO1183 ISO1172 ISO62 IS01133 GB/T15585
IEC 60093 IEC 60093 IEC 60243 IEC112
UL-94
UL-94 ISO4589 |
I型樣條，50mm/min I型樣條，1mm/min I型樣條，50mm/min，標(biāo)50mm 2320mm/min -2020mm/min 232mm/min 23 -20 23 6mm：R標(biāo)尺
0：45MPa3.2mm,100mm跨距 1：80MPa3.2mm,100mm跨距
熱性能 機(jī)械性能
620
275 2.16 Kg 平行方向 垂直方向
3mm
32mm 16mm |
115 - 3 175 - 5500 7 - 35 116
205 175 - 220 - -
1.35 20 6.5 - 0.3 0.9
1013 1015 20 350
V0 V0 - - |
MPa MPa % MPa MPa MPa KJ/m2 KJ/m2 KJ/m2 HHR
： ： ： ： ： ：
g/cm3 % % g/10min % %
? ?·cm KV/mm V
： ： ： % |
